壓力傳感器

文章來源:時間:2020-11-23 16:14:47瀏覽次數:


\r

詳細說明
概述:

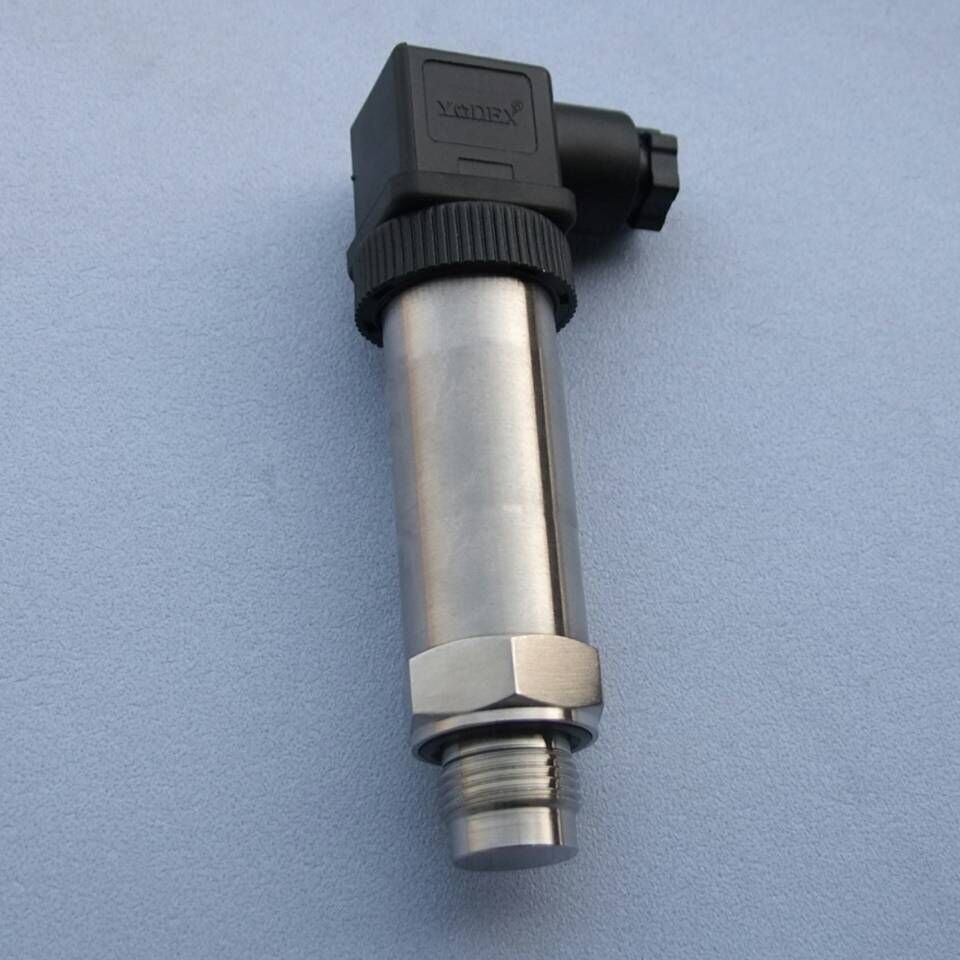

    MPS-701壓力變送器靈敏度高、精度高、抗過載能力強。采用進口傳感器制造,傳感器和放大電路高度集成;采全體不銹鋼為一體,電路零點和增益無須調整;抗干擾能力強,耐酸堿,長期穩定可靠。


工作原理:
    MSC-701壓力傳感器選用進口壓力芯片,敏感元件采用擴散或離子注入等工藝形成電阻并連接成惠斯通電橋,用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時,電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們在惠斯通電橋上加上直流電源,就會產生一個直流電壓信號的輸出。經過二次轉換線路,實現兩線制4~20MA輸出。
功能特點:
◆穩定性好,滿度、零位長期穩定性可達0.2%FS/年。在補償溫度0~70℃范圍內,溫度飄移低于0.2%FS,在整個允許工作溫度范圍內低于0.5%FS。
◆具有反向保護、限流保護電路,在安裝時正負極接反不會損壞變送器,異常時送器會自動限流在35MA以內。
◆固態結構,無可動部件,高可靠性,使用壽命長
◆從風壓到水、油都可以進行高精度的測量,不受被測介質質量大小的影響。
◆安裝方便、結構簡單、經濟耐用。


主要技術參數:


結構特點:


外型尺寸:


調試方法:
    打開HSM接頭,擰下不銹鋼管,即可看到調零和滿程電阻器,外接標準電源及電流表(0.2極以上),即可調整,步驟如下:
在傳感器沒有加壓的情況下,調節零點電阻器,使之輸出電流4mA;
傳感器加壓到滿量程,調節滿程電阻器,使之輸出電流20mA;
反復以上步驟兩三次,直到信號正常;
調節完畢,擰緊保護蓋。
注意事項:
◆凡供貨產品均帶有使用說明書及合格證,其中有產品編號、技術參數、出廠日期等,請認真核對,以免用錯。
◆不可用堅硬的物體直接擠壓變送器膜片,以免損傷變送器。
◆安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口一致,連接時應慢速擰緊,不能把轉矩直接加到變
送器殼體上,只能加在壓力接口的六方上。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆邊送器過載壓力不可超過量程的200% 。
◆使用中發現異常,應關掉電源,停止使用,進行檢查,或直接向我公司技術部門聯系。
◆運輸、儲存時應恢復原包裝,存放在陰涼、干燥、通風的庫房內。
◆包換一年。
電器連接圖
1:電流輸出:打開Hirschmann接頭,3號端接電源正,接地端接電源負
2:電壓輸出:打開Hirschmann接頭,3號端接電源正,接地端接電源負,1號端接電壓輸出。
3:如電纜線輸出,藍色接電源正,宗色接電源負。
