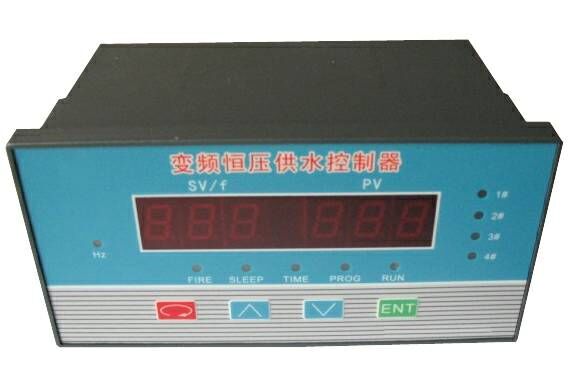

MBHK-3000變頻恒壓供水控制器

文章來源:時間:2020-11-23 16:19:20瀏覽次數:


\r

MBHK-3000變頻恒壓供水控制器

詳細說明
一、特點:
   本系列產品采用最新的微電腦控制技術,它和變頻器、水泵組合即構成生活、消防或兩者共用供水系統。
參數豐富:近60項功能參數,可滿足用戶的各種復雜要求。
功能強大:定時換泵,定時開關機,定量泵巡查,附屬小泵等功能,使整套設備能滿足不同用戶要求。
配置靈活:循環方式2-4臺泵+1臺附屬小泵;固定方式1臺變頻泵+1-8臺定量泵。
使用方便:面板表卡式安裝,安裝使用方便。防塵、防水工業面板,CE標準設計。簡化鍵盤菜單式設定和調整工作狀態,調試簡單。采用智能PID算法,PID參數自整定,高精度,高可靠性。
可靠性高:元器件采用先進的SMT(表面貼裝)工藝焊接,使整機性能更加穩定。硬件上采用WATCHDOG(看門狗)電路,另外每秒鐘微機自動復位一次和輸出狀態硬件鎖存電路,軟件上引入容錯概念和去干擾等算法。
在線編程功能,大大方便調試。
按鍵輸入采用非線性方式,按住5秒數據可以快速改變參數。
開關電源供電,具有交流85-265V的寬電壓適用范圍。


二、功能
   1、一至四泵工作可編程設定。
   2、泵全軟起動,以先起先停為原則。
   3、無加泵需要時可定時換泵工作。
   4、可設定上限保護壓力。
   5、可設定(0-5V)或(4-20mA)輸入。
   6、可補償傳感器誤差。
   7、遠傳消防功能。
   8、鍋爐補水時,采用動靜壓方式。
   9、設定壓力和實時壓力顯示。
  10、變頻器頻率顯示和實時壓力顯示。
  11、具有變頻器故障、遠傳表故障或欠壓超時和水位、報警指示。
  12、具有實時時鐘(帶掉電保護)功能。
  13、可編程每日8段控制程序。
  14、具有兩種節能模式,休眠功能和帶附屬小泵功能。
  15、可編程工作期限。
  16、完善的密匙功能

三、技術指標
使用電源:AC 85~265V
功    耗: < 3W
觸點容量:5A / 250 AC 5A / 30V DC
使用溫度:0°C ~ 40°C
儲存溫度:-100°C ~ 85°C
相對濕度:20 ~ 90 RH
開孔尺寸:寬152mm 高mm76。
最大尺寸:寬160mm,高80mm,深95mm。
安裝方法:插入式。
安裝環境:無水滴、蒸汽、腐蝕和易燃氣體、灰塵、金屬微粒之場所。
四、安裝和配線
 1. 控制器端子接線圖如下:


注:虛線內為控制器內元件
 2. 控制器端子接線圖說明

3. 與常用變頻器的連接方法

注:

將變頻器的頻率控制和起停設為外部控制方式。

當系統工作于循環啟動方式時,若變頻器無滑行停止端子,應將變頻器停止方式設為滑行停車方式(或叫自由停車方式)。

變頻器運行控制端子(FR / RM / CM)是有方向性的,要確保電流從FR,RM流進,從CM流出。判斷變頻器控制端子極性的方法一是看說明書,二是用萬用表電流檔接變頻器的控制端子和公共端子,根據顯示是正是負判斷。

控制回路應用屏蔽線,且務必要與強電回路分開布線。

很多用戶在配線時為追求美觀都會把控制回路和變頻器的380V輸入輸出線放到一個線槽或捆在一起,因為變頻器是工作于SPWM方式,強電回路含有高次諧波具有有很強的干擾性,會通過控制回路對系統造成干擾,所以這是絕對不允許的,務必設法將它們分開或交叉配線。

請務必在接觸器線圈兩端并聯R-C滅弧器。

接觸器在吸合和斷開的瞬間其線圈兩端會產生很高的反電動勢,造成控制器內繼電器觸點打火,嚴重干擾控制器的運行,短時間也許不會有問題,但系統還是常年不間斷運行的,為保證系統常年運行的可靠性請務必在接觸器線圈兩端并聯R-C滅弧器,又稱阻容吸收器。最好根據接觸器的容量選折成品,自制可選68歐姆/2W電阻串0.01U/耐壓2000V CBB聚丙稀薄膜電容器(務必要選2000V以上優質電容,選擇普通電容很容易激穿)。
